門禁系統 L60C操作說明書

發布時間：2018-06-05   ｜  作者：安居樂門禁系統   ｜  來源：河北門禁系統                     瀏覽：

核心：門禁系統 L60C操作說明書

脫機寫扇區注冊，注冊人數不限  IC卡
撥碼對照表：
       主板上有一個八位的撥碼，對應1-8，是用來設置機器地址碼的，對應列表輸出如下，用戶可根據下面的計算方式計算出對應地址碼，8位最多可以輸出255個地址碼，撥碼規則如下：

撥碼采用二進制，撥碼上絲印1 2 3 4 5 6 7 8和ON，如上圖所示，當撥碼位置在ON時輸出的數值分別是1 2 4 8 16 32 64 128

撥碼絲印

1

2

3

4

5

6

7

8

對應數值

1

2

4

8

16

32

64

128

需要輸出的地址碼=所有撥到ON的撥碼代表的數值相加
如需要輸出17地址碼=1和5撥到ON即1+16=17
如需要輸出155地址碼=1、2、4、5和8撥到ON即1+2+8+16+128=155
具體寫卡操作請參照軟件寫卡說明書
蜂鳴器提示音

類型

提示內容

響聲

類型

提示內容

響聲

母卡

進入母卡加卡

2長

寫卡

管理卡成功

1短2長3短

退出母卡加卡

2長

管理卡失敗

1短2長

進入母卡刪卡

1長

通行卡

2短

進入增加母卡

1長

過期卡

1短1長2短

退出增加母卡

1長

撥碼ID不符

1短1長3短

　

　

黑名單

1短1長4短

登記

登記成功

3短

合法卡

1短

登記失敗

1長

非法卡

1短1長5短

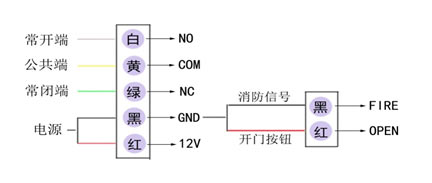

接線說明
相關下載：門禁系統 L60C操作說明書下載
